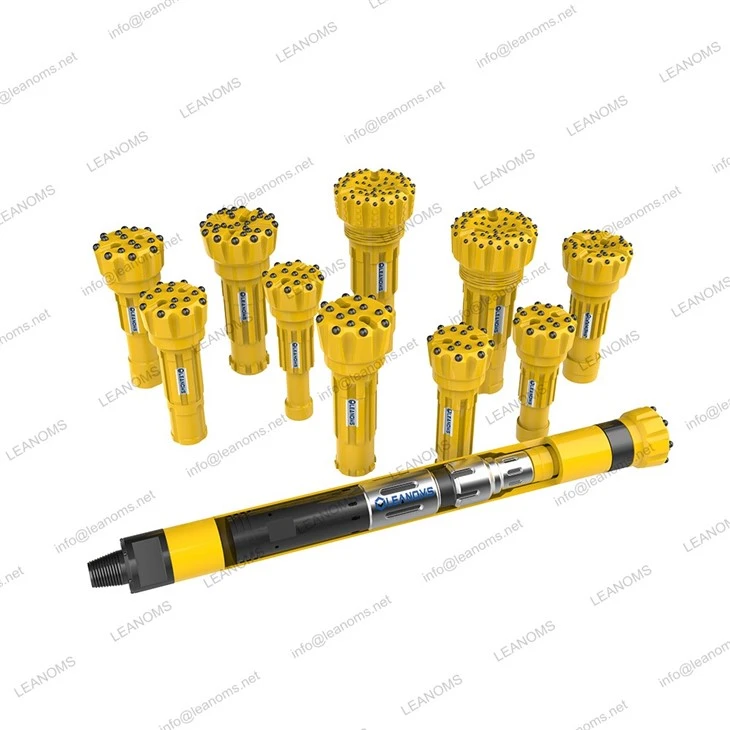

6-인치 DTH(Down-The-Hole) 해머 버튼 비트는 광업, 채석, 건설, 지질 공학 및 우물 시추를 포함한 다양한 산업에서 사용되는 특수 드릴링 도구입니다. 이 버튼 비트는 6-인치 DTH 해머에 부착되어 지구의 지하 표면에 시추공을 만들도록 설계되었습니다.
생크 비트
리놈스
6-인치 DTH 해머 버튼 비트(버튼 비트)의 생크 크기는 일반적으로 제조업체 및 모델에 따라 다릅니다. 테일 생크는 버튼 드릴 비트와 DTH 해머 사이의 연결 부분입니다. 특정 DTH 해머 모델 및 디자인과 일치해야 합니다. 다음은 가능한 심압대 모델 및 구성의 몇 가지 예입니다.
DHD 생크: DHD(Down-The-Hole) 생크는 많은 DTH 해머 모델과 호환되는 일반적인 생크 유형입니다. DHD 생크는 일반적으로 숫자 번호(예: DHD340, DHD350 등)로 식별되어 호환성과 특정 디자인을 나타냅니다.
SD 생크: SD(Sandvik) 생크는 또 다른 일반적인 유형이며 일반적으로 Sandvik 브랜드 DTH 해머와 호환됩니다. DHD와 마찬가지로 SD 테일 핸들에도 다양한 모델(예: SD4, SD5 등)이 있습니다.
QL 생크: QL(Quick Lock) 생크는 특정 제조업체(예: Atlas Copco, 현재 Epiroc)의 일반적인 유형의 DTH 해머입니다. QL 시리즈는 일반적으로 수치 모델(예: QL30, QL50 등)로 표현됩니다.
Mission Tock: Mission Tock은 Mission 브랜드 DTH 해머와 호환되는 Tock입니다. 일반적으로 숫자와 문자의 조합으로 표시됩니다(예: 미션 40, 미션 50 등).
COP 테일 생크: COP(COPROD) 테일 생크는 일부 DTH 해머와 호환되는 모델이며 광업 및 채석 산업에서 일반적으로 사용됩니다.
제품 지식
리놈스
DTH 해머 속도
DTH 해머의 속도는 한 충격에서 다음 충격까지 드릴 헤드의 전체 조정 각도에 직접적인 영향을 미칩니다. 가장 적합한 각도는 충격력(압력), 암석 경도, 드릴 비트 직경 등과 같은 몇 가지 변수 요소에 따라 달라집니다. 이상적인 회전 속도는 드릴링 속도, 드릴 비트 수명 및 작동 안정성 간의 가장 큰 균형을 달성합니다. 절단량이 최대일 때 이상적인 속도에 도달합니다. 실제 상황에 따라 가장 적절한 회전 속도를 결정해야 합니다. 회전 속도를 결정하는 가장 좋은 방법은 드릴 비트의 직경을 300으로 나누는 것입니다.
이렇게 하면 속도가 허용 범위 내로 유지됩니다. 그러나 적절한 회전 속도는 드릴링 속도와도 관련이 있어야 합니다. 실험에 따르면 적절한 회전 속도는 일반적으로 드릴 헤드가 3/8-3/4in를 파는 것입니다. (9.5mm-19mm) DTH 해머 1회전당. 이 측정 방법은 일반적으로 흰색 분필이나 동석을 사용하여 드릴 파이프를 표시하며 DTH 해머가 회전할 때 측정할 수 있습니다. 나선 사이의 거리를 측정하여 속도를 높이거나 낮춰야 하는지 결정하는 데 사용할 수 있습니다.
거리가 3/8인치 미만인 경우. (9.5mm), DTH 해머 속도를 높여야 합니다. 3/4in 이상인 경우. (19mm), DTH 해머 속도를 줄여야 합니다. 속도를 설정하는 또 다른 방법은 비트 톱니의 마모를 관찰하는 것입니다. 가장 먼저 평평하게 갈아야 할 곳은 합금 포스트의 상단입니다. 합금 기둥의 가장자리 표면(회전 방향을 향한 쪽)을 먼저 평평하게 연마하면 회전 속도가 너무 느리다는 것을 의미합니다. 반대로 너무 빠르게 회전하면 비트 본체가 빠르게 마모되고 마모 표면은 회전 방향에서 멀어지는 합금 기둥 부분에 위치합니다.
제품 매개변수
리놈스

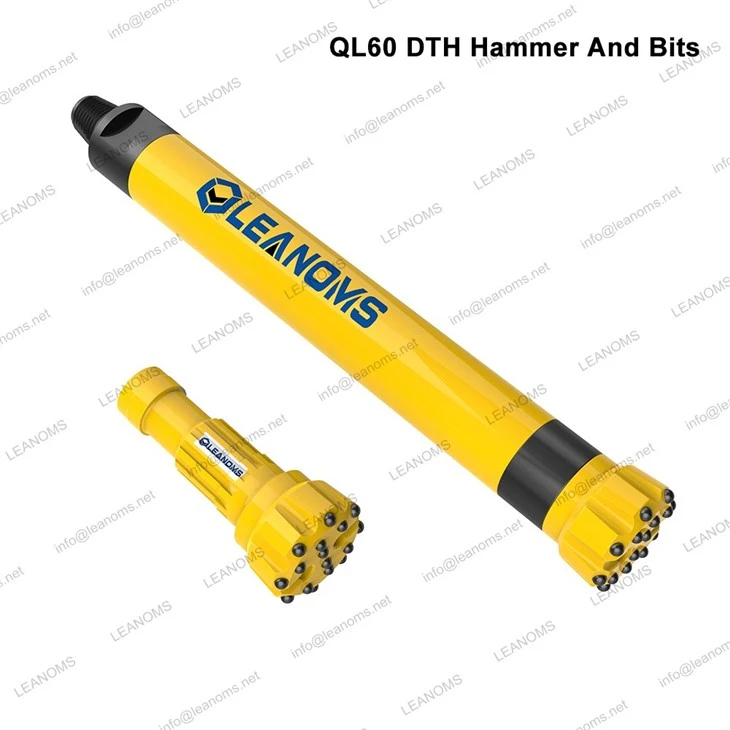

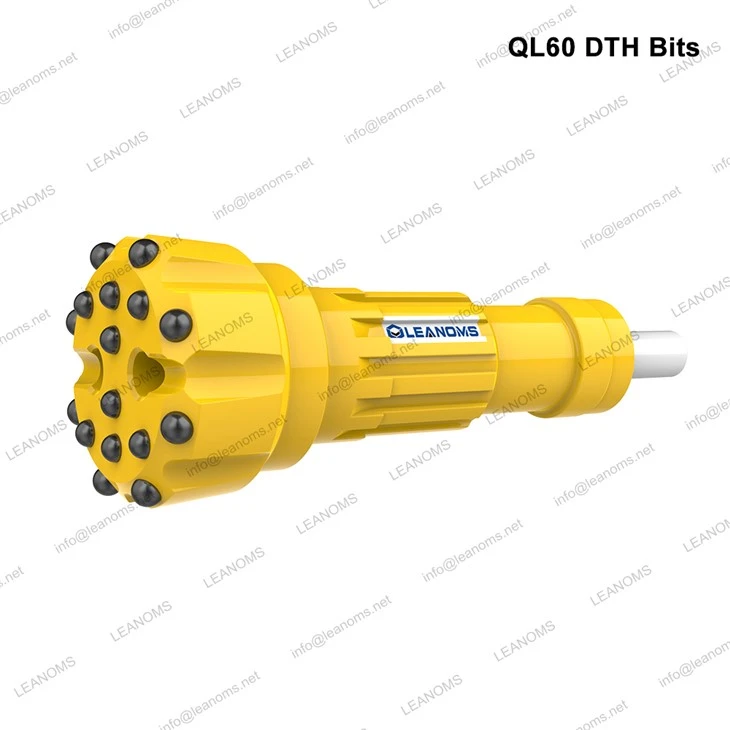

QL60 DTH 해머의 기술 매개변수
| 드릴 비트 | 지름 | 게이지 버튼 (mm) |
전면 버튼(mm) | 무게(KG) | 부품 번호 | ||||
 |
밀리미터 | 인치 | 편평한 얼굴 | 볼록면 | 오목면 | 얼굴 유형 | |||
| 165 | 5 1/2 | Φ18*8 | Φ16*8 | / | / | 편평한 얼굴 | 23.8 | LR-QL60-165FF | |
| 165 | 5 1/2 | Φ18*8 | Φ16*4 | Φ16*4 | / | 볼록면 | 23.6 | LR-QL60-165CV | |
| 165 | 5 1/2 | Φ18*8 | Φ16*4 | / | Φ15*4 | 오목면 | 23.3 | LR-QL60-165CC | |
| 171 | 6 3/4 | Φ18*8 | Φ16*6 | / | Φ16*4 | 오목면 | 24.0 | LR-QL60-171CC | |
| 178 | 7 | Φ18*8 | Φ16*6 | / | Φ16*4 | 오목면 | 24.6 | LR-QL60-178CC | |
| 190 | 7 1/2 | Φ18*10 | Φ16*8 | / | Φ16*5 | 오목면 | 26.1 | LR-QL60-190CC | |
