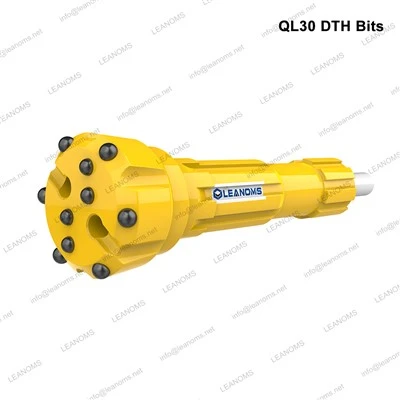

DTH 드릴 락 비트



DTH Drill Rock Bit는 광업, 건설, 석유 및 가스 산업에서 단단한 암석층에 구멍을 뚫는 데 사용되는 특수 드릴링 도구입니다. 이는 암석의 인성으로 인해 기존의 드릴링 방법이 덜 효과적일 수 있는 응용 분야에서 일반적으로 사용됩니다.



DTH 드릴링 기술에는 압축 공기를 사용하여 드릴링 프로세스에 전력을 공급하는 것이 포함됩니다. 작동 방식은 다음과 같습니다.



드릴 장비:드릴 장비는 드릴링 작업에 필요한 전력과 지원을 제공하는 데 사용됩니다. 장비는 드릴 스트링을 회전시키는 회전 메커니즘과 비트를 암석에 공급하는 메커니즘으로 구성됩니다.



드릴 스트링:드릴 스트링은 장비에서 하단의 드릴 비트로 회전력을 전달하는 일련의 연결된 파이프입니다.



DTH 드릴 비트:DTH Drill Rock Bit는 실제로 암석을 부수고 갈아주는 절단 요소입니다. 드릴 스트링의 하단 끝에 부착됩니다. DTH 드릴 락 비트에는 절단 작업을 생성하는 다양한 텅스텐 카바이드 버튼 또는 인서트가 있습니다.



압축공기:압축 공기는 드릴 스트링을 통해 DTH Drill Rock Bit로 전달됩니다. 이 고압 공기는 두 가지 주요 목적으로 사용됩니다.

이는 DTH Drill Rock Bit의 회전에 동력을 공급하여 암석을 갈고 부수는 역할을 합니다.

구멍에서 암석 조각과 잔해물을 씻어내어 드릴링을 위해 구멍을 깨끗하게 유지합니다.

해머링 액션:DTH 드릴 락 비트는 회전할 때 망치질 동작을 생성하도록 설계되었습니다. 이러한 회전과 망치질의 조합은 효과적인 절단 및 드릴링 프로세스를 생성하여 비트가 단단한 암석층을 관통할 수 있도록 합니다.



암석 절단물 제거:압축 공기는 드릴링 과정에 도움이 될 뿐만 아니라 절단된 암석을 표면으로 운반하기도 합니다. 구멍에서 배출되어 폐기 또는 분석을 위해 수집됩니다.



DTH 드릴링은 높은 드릴링 속도, 단단한 암석에서의 효율적인 성능, 다양한 구멍 크기에 대한 적합성 등 여러 가지 장점을 제공합니다. 이는 폭발 구멍 드릴링, 기초 드릴링, 우물 드릴링 및 단단한 암석을 통한 드릴링이 필요한 기타 응용 분야의 광산에서 일반적으로 사용됩니다.



DTH 드릴링은 사용 가능한 많은 드릴링 기술 중 하나일 뿐이며 각각 고유한 장점과 한계가 있다는 점을 기억하는 것이 중요합니다. 드릴링 방법의 선택은 암석 유형, 드릴링 깊이, 필요한 구멍 직경 및 프로젝트 목표와 같은 요소에 따라 달라집니다.





QL60 DTH 비트의 기술 매개변수

지름		게이지 버튼 (mm)	전면 버튼(mm)				무게(KG)	부품 번호
밀리미터	인치		편평한 얼굴	볼록면	오목면	얼굴 유형
165	5 1/2	Φ18*8	Φ16*8	/	/	편평한 얼굴	23.8	LR-QL60-165FF
165	5 1/2	Φ18*8	Φ16*4	Φ16*4	/	볼록면	23.6	LR-QL60-165CV
165	5 1/2	Φ18*8	Φ16*4	/	Φ15*4	오목면	23.3	LR-QL60-165CC
171	6 3/4	Φ18*8	Φ16*6	/	Φ16*4	오목면	24.0	LR-QL60-171CC
178	7	Φ18*8	Φ16*6	/	Φ16*4	오목면	24.6	LR-QL60-178CC
190	7 1/2	Φ18*10	Φ16*8	/	Φ16*5	오목면	26.1	LR-QL60-190CC
